Siłownik hamulca pneumatyczny praktyczny poradnik – budowa, montaż i eksploatacja

• Siłownik hamulca pneumatyczny to kluczowy element układu hamulcowego pojazdów i maszyn rolniczych, który wykorzystuje sprężone powietrze do wytworzenia siły hamowania.
• Budowa siłownika opiera się na membranie, tłoku pneumatycznym oraz obudowie, które razem zapewniają efektywne przeniesienie siły na mechanizm hamulcowy.
• Wybór siłownika zależy od parametrów takich jak średnica membrany, ciśnienie robocze oraz siła nacisku – te parametry decydują o skuteczności hamowania.
• Prawidłowy montaż i konserwacja siłownika są kluczowe dla bezpieczeństwa i trwałości układu hamulcowego.
• Diagnostyka awarii siłowników pneumatycznych pozwala szybko wykryć i usunąć problemy, takie jak nieszczelności czy uszkodzenia membrany.
• Nowoczesne technologie w siłownikach hamulcowych obejmują zastosowanie trwałych materiałów oraz systemy monitoringu stanu technicznego.
• W artykule znajdziesz praktyczne porady, jak dobrać odpowiedni siłownik do przyczepy lub maszyny oraz jak zadbać o jego efektywną eksploatację.

Siłowniki hamulcowe pneumatyczne są powszechnie stosowane w pojazdach ciężarowych, przyczepach oraz maszynach rolniczych, gdzie niezawodne działanie układu hamulcowego jest kluczowe dla bezpieczeństwa. W praktyce najczęściej spotykane pytania dotyczą ich budowy, montażu, parametrów oraz diagnostyki usterek, dlatego przygotowałem szczegółowy poradnik, który poprowadzi Cię krok po kroku przez te zagadnienia.

• Co to jest siłownik hamulca pneumatycznego? – To urządzenie przetwarzające ciśnienie powietrza na siłę mechaniczną, która uruchamia hamulce w pojazdach.
• Jakie są rodzaje siłowników hamulcowych? – Główne typy to pneumatyczne, hydrauliczne i kombinowane, różniące się sposobem działania i zastosowaniem.
• Jak dobrać siłownik do przyczepy? – Wybór zależy od parametrów technicznych, takich jak średnica membrany i ciśnienie robocze, dostosowanych do masy i typu pojazdu.
• Jak przebiega montaż siłownika hamulca pneumatycznego? – Montaż wymaga precyzyjnego dopasowania i zabezpieczenia elementów, aby zapewnić szczelność i poprawną pracę układu.
• Jakie są najczęstsze awarie siłowników? – Nieszczelności powietrza, uszkodzenia membrany, korozja oraz zużycie mechaniczne to typowe problemy.
• Jak dbać o siłownik, aby przedłużyć jego żywotność? – Regularna kontrola szczelności, czyszczenie i wymiana uszczelnień to podstawowe czynności konserwacyjne.
• Czy nowoczesne siłowniki mają dodatkowe funkcje? – Tak, na rynku pojawiają się modele z monitoringiem stanu technicznego oraz wykonane z bardziej wytrzymałych materiałów.

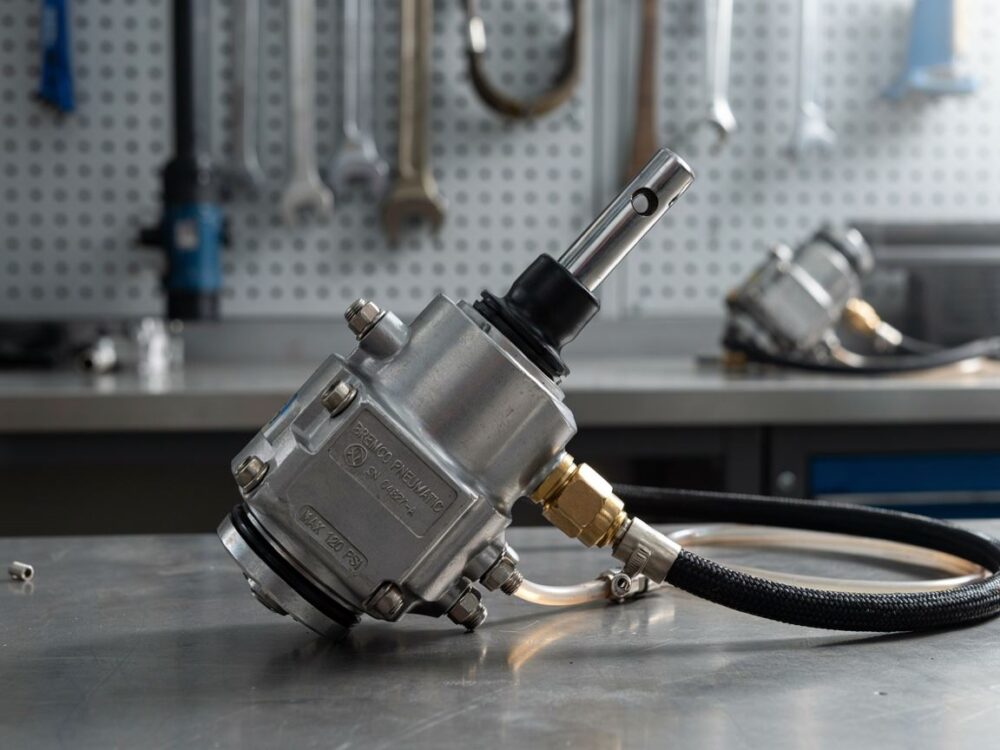

Budowa i zasada działania siłownika hamulca pneumatycznego

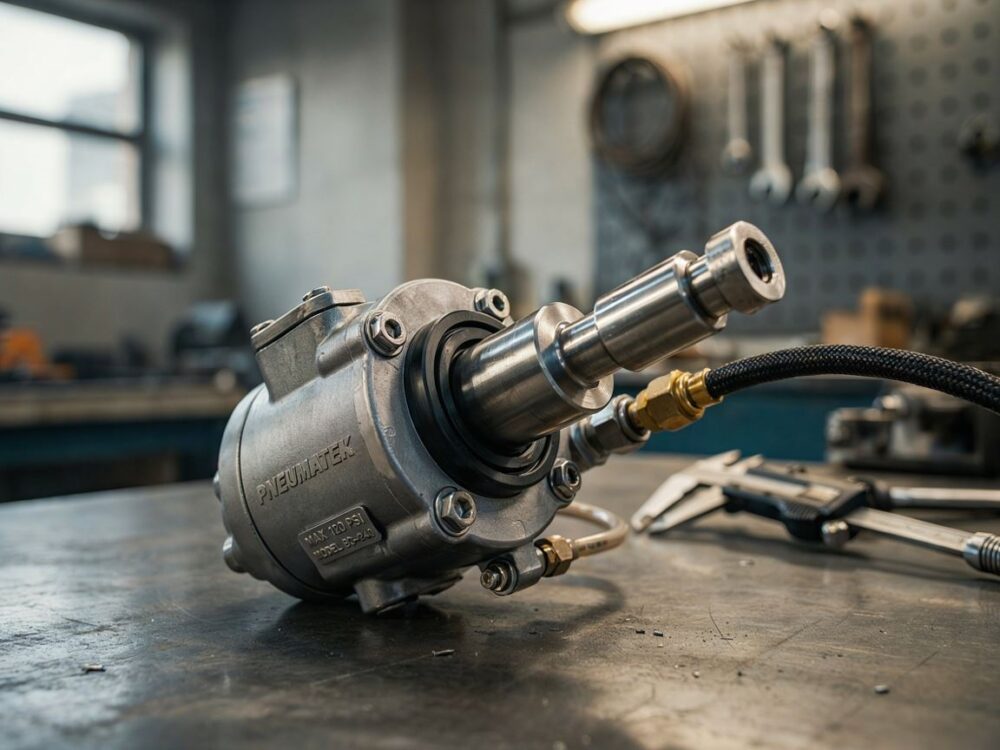

Elementy składowe siłownika

Siłownik hamulca pneumatyczny składa się z kilku kluczowych elementów, które razem odpowiadają za skuteczne przeniesienie siły hamowania. Najważniejsze to:

• Membrana – elastyczna przegroda, która pod wpływem ciśnienia powietrza przemieszcza tłok.
• Tłok pneumatyczny – element ruchomy, który przekazuje siłę mechaniczną do układu hamulcowego.
• Obudowa – szczelna konstrukcja chroniąca elementy wewnętrzne i umożliwiająca prawidłową pracę siłownika.
• Sprężyna powrotna – zapewnia powrót tłoka do pozycji wyjściowej po zwolnieniu ciśnienia.
• Przyłącza powietrza – umożliwiają dopływ i odprowadzenie sprężonego powietrza.

Z mojego doświadczenia wynika, że wykonanie membrany z trwałych materiałów oraz szczelność obudowy są kluczowe dla długotrwałej pracy siłownika bez awarii.

Jak działa siłownik pneumatyczny w układzie hamulcowym

Działanie siłownika opiera się na sterowaniu pneumatycznym. Kiedy hamulec jest aktywowany przez kierowcę, do siłownika doprowadzane jest sprężone powietrze o określonym ciśnieniu. Powietrze naciska na membranę, która przesuwa tłok. Ten ruch tłoka jest przekazywany mechanicznie na elementy hamulcowe, np. szczęki hamulcowe lub tarczę, powodując zatrzymanie pojazdu.

Po zwolnieniu hamulca ciśnienie powietrza spada, a siłownik dzięki sprężynie powrotnej wraca do pozycji wyjściowej, co zwalnia hamulec.

W praktyce ważne jest, aby układ pneumatyczny był szczelny, a ciśnienie robocze utrzymywane w zalecanym zakresie, co gwarantuje prawidłowe i bezpieczne działanie hamulców.

Rodzaje siłowników hamulcowych i ich zastosowanie

Siłowniki pneumatyczne a hydrauliczne – porównanie

Siłowniki hamulcowe dzielą się głównie na pneumatyczne, hydrauliczne oraz kombinowane:

• Siłowniki pneumatyczne – napędzane sprężonym powietrzem, wykorzystywane głównie w pojazdach ciężkich i maszynach rolniczych. Charakteryzują się prostą konstrukcją, dużą siłą nacisku oraz łatwością serwisowania.
• Siłowniki hydrauliczne – działają na zasadzie ciśnienia cieczy w układzie hydraulicznym. Są bardziej precyzyjne, ale zwykle droższe i wymagają bardziej skomplikowanej obsługi.
• Siłowniki kombinowane – łączą cechy obu powyższych, stosowane tam, gdzie wymagana jest duża siła i precyzja jednocześnie.

Jeśli zależy Ci na prostocie obsługi i niezawodności w pojazdach rolniczych lub przyczepach, siłownik pneumatyczny często będzie najlepszym wyborem.

Typowe zastosowania siłowników hamulcowych w pojazdach i maszynach

Siłowniki hamulcowe pneumatyczne znajdują zastosowanie przede wszystkim w:

• Ciężarówkach i naczepach – dla zapewnienia dużej siły hamowania przy dużych masach.
• Przyczepach rolniczych – gdzie konieczne jest niezawodne hamowanie przy zmiennych warunkach terenowych.
• Maszynach rolniczych i budowlanych – np. ciągnikach, kombajnach oraz ładowarkach, gdzie sterowanie pneumatyczne ułatwia integrację z resztą układu.

Warto zwrócić uwagę, że dobór siłownika do konkretnego pojazdu powinien uwzględniać jego masę całkowitą oraz rodzaj hamulców (bębnowe lub tarczowe).

Kluczowe parametry przy wyborze siłownika hamulcowego

Średnica membrany i jej wpływ na siłę hamowania

Średnica membrany to jeden z najważniejszych parametrów technicznych siłownika hamulca pneumatycznego. Im większa membrana, tym większa powierzchnia, na którą działa ciśnienie powietrza, a więc większa siła nacisku tłoka.

Przykładowo:

• Siłownik z membraną o średnicy 80 mm generuje odpowiednią siłę do lekkich przyczep i maszyn.
• Membrana 125 mm lub większa jest stosowana w pojazdach o większej masie, gdzie wymagana jest wyższa siła hamowania.

Dobór odpowiedniej średnicy wpływa na efektywność hamowania, dlatego warto sprawdzić instrukcję producenta pojazdu lub maszyny.

Ciśnienie robocze i zakres działania siłownika

Typowe ciśnienie robocze w układach pneumatycznych waha się między 6 a 10 bar. Siłownik musi być dopasowany do zakresu ciśnienia, aby działał prawidłowo i bezpiecznie.

Zbyt niskie ciśnienie może powodować niewystarczające hamowanie, natomiast zbyt wysokie może uszkodzić membranę lub inne elementy siłownika. W praktyce najlepiej stosować siłowniki zgodne z parametrami zalecanymi przez producenta pojazdu.

Montaż i konserwacja siłownika hamulca pneumatycznego

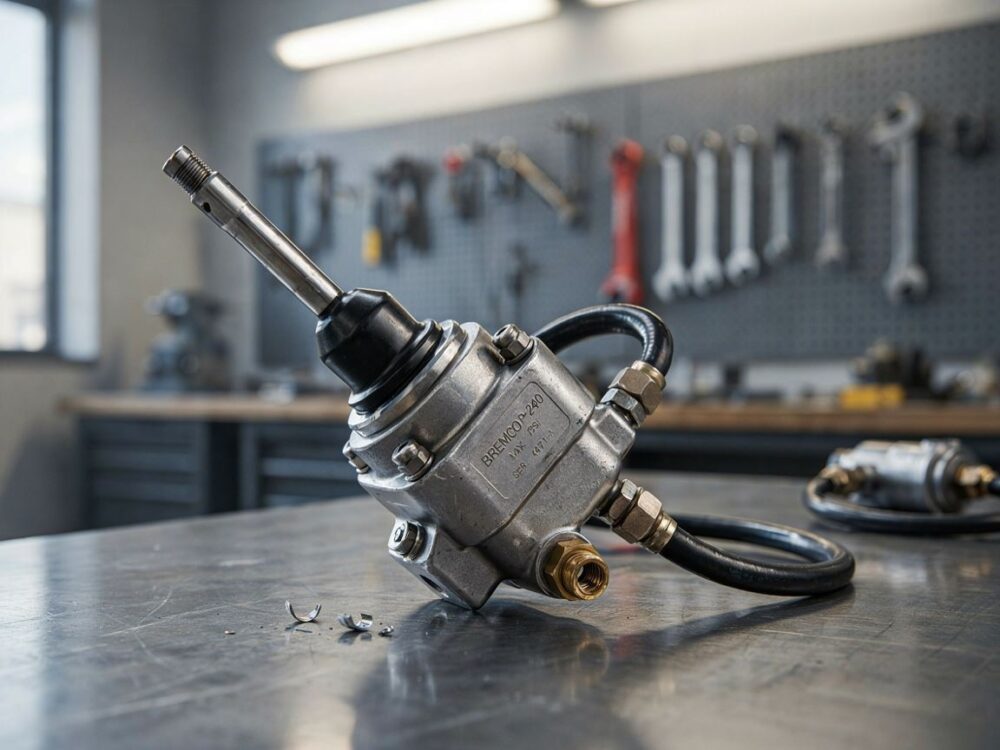

Krok po kroku – jak zamontować siłownik

Montaż siłownika hamulca pneumatycznego wymaga dokładności i przestrzegania kilku zasad:

1. Przygotuj miejsce montażu – oczyść i zabezpiecz powierzchnie mocowania, sprawdź stan gwintów i otworów.
2. Dobierz właściwy model siłownika – zwróć uwagę na średnicę membrany i rodzaj mocowania (widelce, śruby).
3. Zainstaluj siłownik mechanicznie – umieść go w pozycji zgodnej z instrukcją producenta, dokręć śruby montażowe odpowiednim momentem.
4. Podłącz przewody pneumatyczne – upewnij się, że przewody są szczelne i mają prawidłowe połączenia.
5. Sprawdź poprawność działania – przeprowadź test hamulców, obserwując ruch tłoka i szczelność układu.

Z mojego doświadczenia wynika, że najczęstszym błędem podczas montażu jest niewłaściwe dokręcenie mocowań lub nieszczelność przewodów, co skutkuje spadkiem efektywności hamowania.

Przegląd i czyszczenie siłownika – co trzeba wiedzieć

Regularna konserwacja siłownika pomaga zapobiec awariom i przedłuża żywotność układu hamulcowego. Zalecane czynności to:

• Kontrola szczelności membrany i przewodów powietrznych.
• Czyszczenie elementów z zabrudzeń i korozji.
• Wymiana zużytych uszczelnień i sprężyn.
• Test działania – sprawdzenie płynności ruchu tłoka i reakcji na ciśnienie.

W warunkach polowych, szczególnie w rolnictwie, gdzie kurz i wilgoć są powszechne, regularne smarowanie i czyszczenie są niezbędne.

Diagnostyka i najczęstsze awarie

Jak rozpoznać uszkodzony siłownik hamulcowy

Typowe objawy uszkodzenia siłownika pneumatycznego to:

• Spadek skuteczności hamowania lub konieczność większego nacisku na pedał hamulca.
• Widoczne przecieki powietrza lub charakterystyczne syknięcie podczas działania.
• Nierównomierne działanie hamulców na osi lub całkowity brak reakcji.
• Zablokowanie tłoka w pozycji rozsuniętej lub zaciśniętej.

Jeśli zauważysz którykolwiek z tych symptomów, warto przeprowadzić dokładną diagnostykę, zanim sytuacja wpłynie na bezpieczeństwo jazdy.

Najczęstsze problemy i ich szybkie naprawy

Do najczęstszych problemów należą:

• Nieszczelności – uszkodzona membrana lub nieszczelne połączenia przewodów powietrznych. Naprawa polega na wymianie membrany lub uszczelnień oraz dokręceniu lub wymianie przewodów.
• Korozja i zabrudzenia – powodują zacinanie się tłoka. Konieczne jest czyszczenie i smarowanie elementów siłownika.
• Zużycie sprężyny powrotnej – objawia się opóźnionym powrotem tłoka. Wymiana sprężyny to szybkie i skuteczne rozwiązanie.
• Zanieczyszczenia w układzie pneumatycznym – mogą powodować błędy w sterowaniu. Regularne czyszczenie i kontrola filtra powietrza są niezbędne.

W praktyce naprawy siłowników pneumatycznych nie są skomplikowane, jednak wymagają staranności i użycia odpowiednich części zamiennych.

Nowoczesne technologie i innowacje w siłownikach hamulcowych

Nowe materiały i rozwiązania konstrukcyjne

Produkcja siłowników hamulcowych coraz częściej wykorzystuje materiały o wysokiej odporności na ścieranie i korozję, takie jak kompozyty oraz ulepszone mieszanki gumowe do membran. Dzięki temu siłowniki są bardziej trwałe i wymagają rzadszej konserwacji.

Ponadto pojawiają się konstrukcje o zoptymalizowanej geometrii, które poprawiają efektywność działania i zmniejszają masę urządzenia.

Automatyzacja i monitoring siłowników hamulcowych

Nowoczesne pojazdy i maszyny coraz częściej wyposażone są w systemy monitoringu stanu technicznego siłowników. Czujniki wykrywają ciśnienie, szczelność i siłę nacisku, przesyłając dane do centralnych systemów sterowania.

Taka automatyzacja zwiększa bezpieczeństwo i pozwala na przewidywanie awarii, co przekłada się na mniejsze koszty eksploatacji i wyższą niezawodność układu hamulcowego.

Podsumowanie i wskazówki praktyczne

Wybór najlepszego siłownika do Twojego pojazdu

Przy doborze siłownika hamulca pneumatycznego zwróć uwagę przede wszystkim na:

• Parametry techniczne – średnicę membrany i ciśnienie robocze, dostosowane do masy pojazdu i rodzaju hamulców.
• Jakość wykonania – trwałe materiały i dobre opinie producenta.
• Zastosowanie – czy siłownik jest przeznaczony do przyczepy, naczepy czy maszyny rolniczej.
• Dostępność części zamiennych i serwisu technicznego.

W praktyce warto wybrać model, który oferuje najlepszy kompromis między ceną a jakością, jednocześnie zapewniając zgodność z wymaganiami technicznymi pojazdu.

Bezpieczeństwo i efektywność eksploatacji siłowników hamulcowych

Regularne przeglądy i diagnostyka to podstawa bezpieczeństwa na drodze lub w polu. Dbaj o szczelność układu pneumatycznego, wymieniaj zużyte elementy i stosuj się do zaleceń producenta dotyczących ciśnienia i konserwacji.

Pamiętaj, że prawidłowo działający siłownik hamulca pneumatycznego to gwarancja skutecznego i bezpiecznego hamowania, które może uratować życie i sprzęt.

Jeśli masz wątpliwości co do stanu technicznego siłownika lub procesu montażu, skonsultuj się z doświadczonym mechanikiem lub serwisem specjalizującym się w układach pneumatycznych.
